En tant que fournisseur de brides duplex en acier, j'ai eu le privilège de travailler en étroite collaboration avec diverses industries qui dépendent de ces composants haute performance. Les brides en acier duplex sont connues pour leur excellente résistance à la corrosion, leur haute résistance et leur bonne soudabilité, ce qui en fait un choix populaire dans de nombreuses applications, notamment le traitement chimique, le pétrole et le gaz et l'ingénierie maritime. L’un des aspects cruciaux à prendre en compte lorsqu’il s’agit de brides en acier duplex est le type de face de bride. Différents types de faces de bride sont conçus pour répondre à des exigences spécifiques en termes de performances d'étanchéité, de résistance à la pression et de compatibilité avec d'autres composants. Dans ce blog, je présenterai certains des types de faces de bride courants pour les brides en acier duplex.
1. Face plate (FF)
La bride à face plate est l'un des types de bride à face plate les plus simples et les plus couramment utilisés. Comme son nom l’indique, la face de la bride est complètement plate. Ce type de face de bride est généralement utilisé dans les applications basse pression et non critiques.
L'avantage d'une bride à face plate est sa simplicité et sa rentabilité. Il est facile à usiner et à installer et peut être utilisé avec une large gamme de joints. Cependant, il présente certaines limites. Étant donné que la zone de contact entre les deux brides est relativement grande, un couple de serrage des boulons relativement important est nécessaire pour obtenir une étanchéité appropriée. De plus, les brides à face plate ne conviennent pas aux applications à haute pression car la surface plane peut ne pas être en mesure de résister aux forces élevées sans se déformer, ce qui peut entraîner des fuites.
Les brides en acier duplex à face plate sont souvent utilisées dans les systèmes où le fluide n'est pas dangereux et la pression est relativement faible, comme dans certains systèmes d'alimentation en eau ou dans les systèmes d'air à basse pression. Lorsque vous utilisez des brides à face plate, il est important de choisir le bon matériau de joint pour garantir une étanchéité fiable. Par exemple, un joint souple comme un joint en caoutchouc ou en fibre comprimée peut être utilisé pour les applications basse pression.
2. Face surélevée (RF)
La bride à face surélevée est un autre type très courant. Dans une bride à face surélevée, il y a une partie surélevée au centre de la face de la bride. La partie surélevée est généralement d'environ 1/16 de pouce (1,6 mm) pour les brides de petite taille et jusqu'à 1/4 de pouce (6,4 mm) pour les brides plus grandes.
Le principal avantage de la bride à face surélevée réside dans ses performances d’étanchéité améliorées par rapport à la bride à face plate. La partie surélevée réduit la zone de contact entre les deux brides, ce qui signifie qu'un couple de boulon moindre est nécessaire pour obtenir une étanchéité appropriée. Le joint est placé sur la partie surélevée et la pression concentrée sur le joint contribue à créer une meilleure étanchéité. Cela rend les brides à face surélevée adaptées à une plus large gamme de pressions, des applications basse pression à moyenne pression.
Les brides en acier duplex à face surélevée sont largement utilisées dans de nombreuses industries, notamment les industries chimiques et pétrochimiques. Ils peuvent être utilisés avec différents types de joints, tels que des joints enroulés en spirale ou des joints à gaine métallique, en fonction des exigences spécifiques de l'application. Par exemple, dans une usine de traitement chimique où le fluide est corrosif et la pression est moyenne, un joint enroulé en spirale constitué d'un matériau résistant à la corrosion peut être utilisé avec une bride en acier duplex à face surélevée.
3. Joint de type anneau (RTJ)
La bride à joint de type annulaire est conçue pour les applications à haute pression et à haute température. Au lieu d'utiliser une face plate ou surélevée, il utilise un joint spécial en forme d'anneau qui s'insère dans une rainure sur la face de la bride. La rainure est généralement de forme ovale ou octogonale.
La bride de joint de type annulaire offre une excellente étanchéité dans des conditions extrêmes. Le joint annulaire est constitué d'un matériau métallique, tel que l'acier inoxydable ou l'acier allié, qui peut résister à des pressions et des températures élevées. Lorsque les boulons sont serrés, le joint annulaire est comprimé et se déforme pour remplir la rainure, créant ainsi un joint métal sur métal. Ce type de joint est très fiable et peut empêcher les fuites même dans des environnements à haute pression et à haute température.
Cependant, les brides à joint de type annulaire sont plus coûteuses et plus difficiles à installer que les brides à face plate et à face surélevée. L'usinage de la rainure sur la face de la bride nécessite une grande précision, et l'installation du joint annulaire doit également être effectuée avec soin pour garantir un ajustement correct. Les brides en acier duplex à joint annulaire sont couramment utilisées dans l'industrie pétrolière et gazière, en particulier dans les plates-formes offshore et les pipelines à haute pression.
4. Languette et rainure (T&G)
La bride à rainure et languette se compose de deux brides d'accouplement, l'une avec une languette saillante et l'autre avec une rainure correspondante. Le joint est placé dans la rainure et la languette s'insère dans la rainure pour maintenir le joint en place.
Ce type de face de bride offre une bonne étanchéité et aide à empêcher le déplacement du joint pendant l'installation ou le fonctionnement. La conception à rainure et languette permet également une répartition plus uniforme de la charge du boulon, ce qui peut améliorer les performances globales d'étanchéité. Les brides en acier duplex à rainure et languette sont souvent utilisées dans les applications où une étanchéité fiable est requise, comme dans certaines industries pharmaceutiques ou agroalimentaires.
5. Homme et Femme (M&F)
Semblable à la bride à rainure et languette, la bride mâle et femelle se compose également de deux brides d'accouplement. Une bride a une partie mâle (un bord extérieur surélevé) et l'autre a une partie femelle (un bord intérieur en retrait). Le joint est placé entre les parties mâle et femelle.
La conception des brides mâle et femelle assure un bon alignement entre les deux brides et aide à empêcher le joint d'être expulsé. Il convient aux applications où le fluide est sous moyenne pression et où une étanchéité fiable est nécessaire. Les brides en acier duplex mâles et femelles peuvent être utilisées dans diverses industries, y compris l'industrie de la production d'électricité.

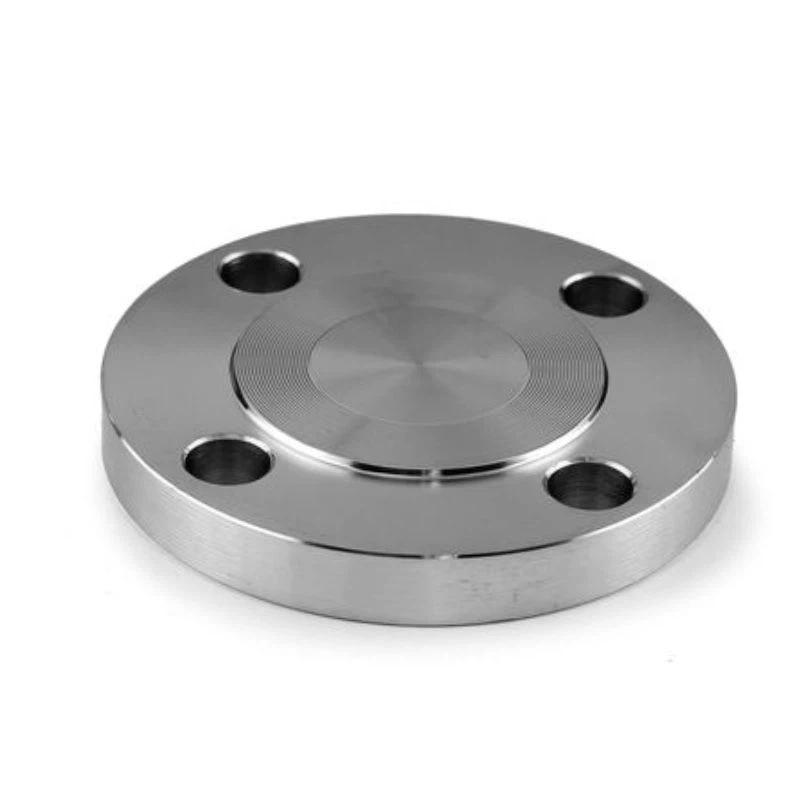

Lors du choix du type de bride adapté à votre application, il est important de prendre en compte plusieurs facteurs, tels que la pression et la température du système, le type de fluide transporté et les exigences d'installation. En tant que fournisseur de brides en acier duplex, je peux vous fournir des conseils professionnels en fonction de vos besoins spécifiques. Nous proposons également une large gamme de brides en acier duplex avec différents types de faces, notammentBride en acier inoxydable GOST33250,Bride en acier inoxydable JIS B2220, etBride en alliage à base de nickel.
Si vous êtes à la recherche de brides en acier duplex de haute qualité, je vous encourage à nous contacter pour une discussion détaillée. Notre équipe d'experts peut vous aider à sélectionner le type de face de bride le plus approprié et vous proposer un devis compétitif. Que vous travailliez sur un projet à petite échelle ou sur une application industrielle à grande échelle, nous avons les produits et l'expertise pour répondre à vos exigences.
Références
- ASME B16.5 : Brides de tuyaux et raccords à brides
- API 6A : Spécifications pour les équipements de têtes de puits et d'arbres de Noël
- ISO 7005 : Brides métalliques - Partie 1 : Brides en acier
